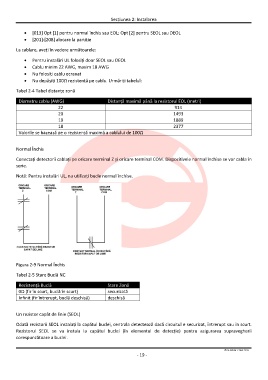

Secțiunea 2: Instalarea

• [013] Opt [1] pentru normal închis sau EOL; Opt [2] pentru SEOL sau DEOL
• [201]-[208] alocare la partiție

La cablare, aveți în vedere următoarele:

• Pentru instalări UL folosiți doar SEOL sau DEOL
• Cablu minim 22 AWG, maxim 18 AWG
• Nu folosiți cablu ecranat
• Nu depășiți 100Ω rezistență pe cablu. Urmăriți tabelul:

Tabel 2-4 Tabel distanțe zonă

Diametru cablu (AWG) Distanță maximă până la rezistorul EOL (metri)

22 914

20 1493

19 1889

18 2377

Valorile se bazează pe o rezistență maximă a cablului de 100Ω

Normal Închis

Conectați detectorii cablați pe oricare terminal Z și oricare terminal COM. Dispozitivele normal închise se vor cabla în
serie.

Notă: Pentru instalări UL, nu utilizați bucle normal închise.

Figura 2-9 Normal Închis Stare Zonă
securizată
Tabel 2-5 Stare Buclă NC deschisă

Rezistență Buclă
0Ω (fir în scurt, buclă în scurt)
Infinit (fir întrerupt, buclă deschisă)

Un rezistor capăt de linie (SEOL)

Odată rezistorii SEOL instalați la capătul buclei, centrala detectează dacă circuitul e securizat, întrerupt sau în scurt.
Rezistorul SEOL se va instala la capătul buclei (în elementul de detecție) pentru asigurarea supravegherii
corespunzătoare a buclei.

© SECPRAL COM 2015

- 19 -
