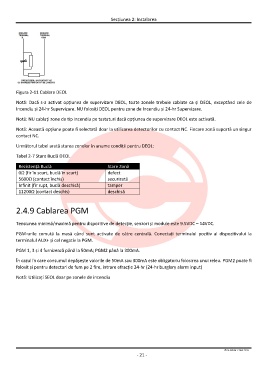

Secțiunea 2: Instalarea

Figura 2-11 Cablare DEOL

Notă: Dacă s-a activat opțiunea de supervizare DEOL, toate zonele trebuie cablate ca și DEOL, exceptând cele de
Incendiu și 24-hr Supervizare. NU folosiți DEOL pentru zone de Incendiu și 24-hr Supervizare.

Notă: NU cablați zone de tip Incendiu pe tastaturi dacă opțiunea de supervizare DEOL este activată.

Notă: Această opțiune poate fi selectată doar la utilizarea detectorilor cu contact NC. Fiecare zonă suportă un singur
contact NC.

Următorul tabel arată starea zonelor în anume condiții pentru DEOL:

Tabel 2-7 Stare Buclă DEOL

Rezistență Buclă Stare Zonă
0Ω (fir în scurt, buclă în scurt) defect
5600Ω (contact închis) securizată
Infinit (fir rupt, buclă deschisă) tamper
11200Ω (contact deschis) deschisă

2.4.9 Cablarea PGM

Tensiunea minimă/maximă pentru dispozitive de detecție, senzori și module este 9.5VDC – 14VDC.

PGM-urile comută la masă când sunt activate de către centrală. Conectați terminalul pozitiv al dispozitivului la
terminalul AUX+ și cel negativ la PGM.

PGM 1, 3 și 4 furnizează până la 50mA; PGM2 până la 300mA.

În cazul în care consumul depășește valorile de 50mA sau 300mA este obligatoriu folosirea unui releu. PGM2 poate fi
folosit și pentru detectori de fum pe 2 fire, intrare efracție 24-hr (24-hr burglary alarm input)

Notă: Utilizați SEOL doar pe zonele de incendiu
