Page 25 - Manual de referinta DSC Seria NEO
P. 25
țiunea 2: Instalarea

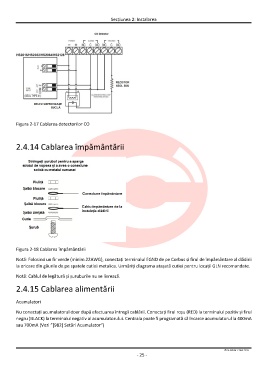

Figura 2-17 Cablarea detectorilor CO
2.4.14 Cablarea împământării
Figura 2-18 Cablarea împământării
Notă: Folosind un fir verde (minim 22AWG), conectați terminalul EGND de pe Corbus și firul de împământare al clădirii
la oricare din găurile de pe spatele cutiei metalice. Urmăriți diagrama atașată cutiei pentru locații GLN recomandate.
Notă: Cablul de legătură și șuruburile nu se livrează.
2.4.15 Cablarea alimentării
Acumulatori
Nu conectați acumulatorul doar după efectuarea întregii cablării. Conectați firul roșu (RED) la terminalul pozitiv și firul
negru (BLACK) la terminalul negativ al acumulatorului. Centrala poate fi programată să încarce acumulatorul la 400mA
sau 700mA (Vezi ”[982] Setări Acumulator”)
© SECPRAL COM 2015
- 25 -
