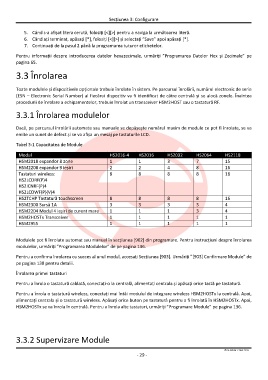

Page 29 - Manual de referinta DSC Seria NEO
P. 29
Secțiunea 3: Configurare
5. Când s-a afișat litera cerută, folosiți [<][>] pentru a naviga la următoarea literă.
6. Când ați terminat, apăsați [*], folosiți [<][>] și selectați ”Save” apoi apăsați [*].
7. Continuați de la pasul 2 până la programarea tuturor etichetelor.
Pentru informații despre introducerea datelor hexazecimale, urmăriți ”Programarea Datelor Hex și Zecimale” pe
pagina 65.
3.3 Înrolarea
Toate modulele și dispozitivele opționale trebuie înrolate în sistem. Pe parcursul înrolării, numărul electronic de serie
(ESN – Electronic Serial Number) al fiecărui dispozitiv va fi identificat de către centrală și se alocă zonele. Înaintea
procedurii de înrolare a echipamentelor, trebuie înrolat un transceiver HSM2HOST sau o tastatură RF.
3.3.1 Înrolarea modulelor
Dacă, pe parcursul înrolării automate sau manuale se depășește numărul maxim de module ce pot fi înrolate, se va
emite un sunet de defect și se va afișa un mesaj pe tastaturile LCD.
Tabel 3-1 Capacitatea de Module
Modul HS2016-4 HS2016 HS2032 HS2064 HS2118
HSM2018 expandor 8 zone 1 1 3 7 15
HSM2208 expandor 9 ieșiri 2 2 4 8 16
Tastaturi wireless: 8 8 8 8 16
HS2LCDRF(P)4
HS2ICNRF(P)4 88 8 8 16
HS2LCDWF(P)(V)4 33 3 3 4
HS2TCHP Tastatură touchscreen 11 1 3 4
HSM2300 Sursă 1A 11 1 1 1
HSM2204 Modul 4 ieșiri de curent mare 11 1 1 1
HSM2HOSTx Transceiver
HSM2955
Modulele pot fi înrolate automat sau manual în secțiunea [902] din programare. Pentru instrucțiuni despre înrolarea
modulelor, urmăriți ”Programarea Modulelor” de pe pagina 136.
Pentru a confirma înrolarea cu succes al unul modul, accesați Secțiunea [903]. Urmăriți ”[903] Confirmare Module” de
pe pagina 138 pentru detalii.
Înrolarea primei tastaturi
Pentru a înrola o tastatură cablată, conectați-o la centrală, alimentați centrala și apăsați orice tastă pe tastatură.
Pentru a înrola o tastatură wireless, conectați mai întâi modulul de integrare wireless HSM2HOSTx la centrală. Apoi,
alimentați centrala și o tastatură wireless. Apăsați orice buton pe tastatură pentru a fi înrolată în HSM2HOSTx. Apoi,
HSM2HOSTx se va înrola în centrală. Pentru a înrola alte tastaturi, urmăriți ”Programare Module” pe pagina 136.
3.3.2 Supervizare Module
© SECPRAL COM 2015
- 29 -
