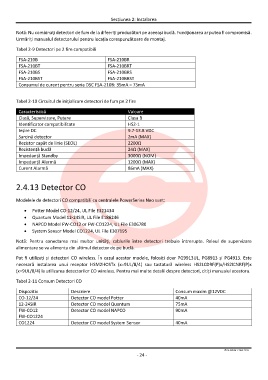

Page 24 - Manual de referinta DSC Seria NEO
P. 24
Secțiunea 2: Instalarea
Notă: Nu combinați detectori de fum de la difeeriți producători pe aceeași buclă. Funcționarea ar putea fi compromisă.
Urmăriți manualul detectorului pentru locația corespunzătoare de montaj.
Tabel 2-9 Detectori pe 2 fire compatibili
FSA-210B FSA-210BR
FSA-210BT FSA-210BRT
FSA-210BS FSA-210BRS
FSA-210BST FSA-210BRST
Consumul de curent pentru seria DSC FSA-210B: 35mA – 75mA
Tabel 2-10 Circuitul de inițializare detectori de fum pe 2 fire
Caracteristică Valoare
Clasă, Supervizare, Putere Clasa B
Identificator compatibilitate HS2-1
Ieșire DC 9.7-13.8 VDC
Sarcină detector 2mA (MAX)
Rezistor capăt de linie (SEOL) 2200Ω
Rezistență buclă 24Ω (MAX)
Impedanță Standby 3000Ω (NOM)
Impedanță Alarmă 1200Ω (MAX)
Curent Alarmă 86mA (MAX)
2.4.13 Detector CO
Modelele de detectori CO compatibili cu centralele PowerSeries Neo sunt:
• Potter Model CO-12/24, UL File E321434
• Quantum Model 12-24SIR, UL File E186246
• NAPCO Model FW-CO12 or FW-CO1224, UL File E306780
• System Sensor Model CO1224, UL File E307195
Notă: Pentru conectarea mai multor unități, cablurile între detectori trebuie întrerupte. Releul de supervizare
alimentare se va alimenta din ultimul detector de pe buclă.
Pot fi utilizați și detectori CO wireless. În cazul acestor modele, folosiți doar PG9913UL, PG8913 și PG4913. Este
necesară instalarea unui receptor HSM2HOSTx (x=9UL/8/4) sau tastatură wireless HS2LCDRF(P)x/HS2ICNRF(P)x
(x=9UL/8/4) la utilizarea detectorilor CO wireless. Pentru mai multe detalii despre detectori, citiți manualul acestora.
Tabel 2-11 Consum Detectori CO
Dispozitiv Descriere Consum maxim @12VDC
CO-12/24 Detector CO model Potter 40mA
12-24SIR Detector CO model Quantum 75mA
FW-CO12 Detector CO model NAPCO 90mA
FW-CO1224
CO1224 Detector CO model System Sensor 40mA
© SECPRAL COM 2015
- 24 -
