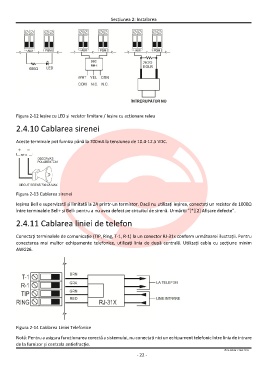

Page 22 - Manual de referinta DSC Seria NEO
P. 22
Secțiunea 2: Instalarea
Figura 2-12 Ieșire cu LED și rezistor limitare / Ieșire cu acționare releu
2.4.10 Cablarea sirenei
Aceste terminale pot furniza până la 700mA la tensiunea de 10.4-12.5 VDC.
Figura 2-13 Cablarea sirenei
Ieșirea Bell e supervizată și limitată la 2A printr-un termistor. Dacă nu utilizați ieșirea, conectați un rezistor de 1000Ω
între terminalele Bell+ și Bell- pentru a nu avea defect pe circuitul de sirenă. Urmăriți ”[*][2] Afișare defecte”.
2.4.11 Cablarea liniei de telefon
Conectați terminalele de comunicație (TIP, Ring, T-1, R-1) la un conector RJ-31x conform următoarei ilustrații. Pentru
conectarea mai multor echipamente telefonice, utilizați linia de după centrală. Utilizați cablu cu secțiune minim
AWG26.
Figura 2-14 Cablarea Liniei Telefonice
Notă: Pentru a asigura funcționarea corectă a sistemului, nu conectați nici un echipament telefonic între linia de intrare
de la furnizor și centrala antiefracție.
© SECPRAL COM 2015
- 22 -
