Page 18 - Manual de referinta DSC Seria NEO
P. 18
Secțiunea 2: Instalarea

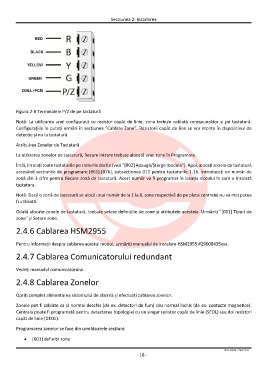

Figura 2-8 Terminalele P/Z de pe tastatură
Notă: La utilizarea unei configurații cu rezistor capăt de linie, zona trebuie cablată corespunzător și pe tastatură.
Configurațiile le puteți urmări în secțiunea ”Cablare Zone”. Rezistorii capăt de line se vor monta în dispozitivul de
detecție și nu la tastatură.
Atribuirea Zonelor de Tastatură
La utilizarea zonelor pe tastatură, fiecare intrare trebuie alocată unei zone în Programare.
Întâi, înrolați toate tastaturile pe sloturile dorite (vezi ”[902] Adaugă/Șterge module”). Apoi, alocați zonele de tastatură
accesând secțiunile de programare [861]-[876], subsecțiunea 011 pentru tastaturile 1-16. Introduceți un număr de
zonă din 3 cifre pentru fiecare zonă de tastatură. Acest număr va fi programat în locația slotului în care e înrolată
tastatura.
Notă: Dacă o zonă de tastatură se alocă unui număr de la 1 la 8, zona respectivă de pe placa centralei nu va mai putea
fi utilizată.
Odată alocate zonele de tastatură, trebuie setate definițiile de zone și atributele acesteia. Urmăriți ”[001] Tipuri de
zone” și Setare zone.
2.4.6 Cablarea HSM2955
Pentru informații despre cablarea acestui modul, urmăriți manualul de instalare HSM2955 #29008435xxx.
2.4.7 Cablarea Comunicatorului redundant
Vedeți manualul comunicatorului.
2.4.8 Cablarea Zonelor
Opriți complet alimentarea sistemului de alarmă și efectuați cablarea zonelor.
Zonele pot fi cablate ca și normal deschis (de ex. detectori de fum) sau normal închis (de ex. contacte magnetice).
Centrala poate fi programată pentru detectarea topologiei cu un singur rezistor capăt de linie (SEOL) sau doi rezistori
capăt de linie (DEOL).
Programarea zonelor se face din următoarele secțiuni:
• [001] definiții zone
© SECPRAL COM 2015
- 18 -
