Page 16 - Manual de referinta DSC Seria NEO
P. 16
țiunea 2: Instalarea

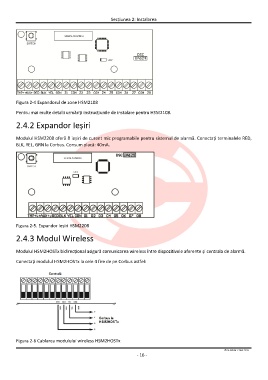

Figura 2-4 Expandorul de zone HSM2108
Pentru mai multe detalii urmăriți instrucțiunile de instalare pentru HSM2108.
2.4.2 Expandor Ieșiri
Modulul HSM2208 oferă 8 ieșiri de curent mic programabile pentru sistemul de alarmă. Conectați terminalele RED,
BLK, YEL, GRN la Corbus. Consum placă: 40mA.
Figura 2-5. Expandor Ieșiri HSM2208
2.4.3 Modul Wireless
Modulul HSM2HOSTx bidirecțional asigură comunicarea wireless între dispozitivele aferente și centrala de alarmă.
Conectați modulul HSM2HOSTx la cele 4 fire de pe Corbus astfel:
Figura 2-6 Cablarea modulului wireless HSM2HOSTx
© SECPRAL COM 2015
- 16 -
