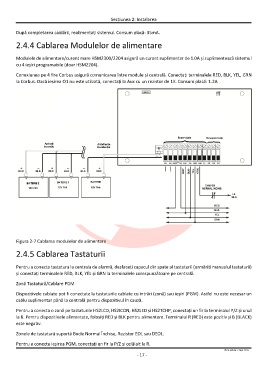

P. 17
Secțiunea 2: Instalarea
După completarea cablării, realimentați sistemul. Consum placă: 35mA.
2.4.4 Cablarea Modulelor de alimentare
Modulele de alimentare/curent mare HSM2300/2204 asigură un curent suplimentar de 1.0A și suplimentează sistemul
cu 4 ieșiri programabile (doar HSM2204).
Conexiunea pe 4 fire Corbus asigură comunicarea între module și centrală. Conectați terminalele RED, BLK, YEL, GRN
la Corbus. Dacă ieșirea O1 nu este utilzată, conectați la Aux cu un rezistor de 1K. Consum placă: 1.2A
Figura 2-7 Cablarea modulelor de alimentare
2.4.5 Cablarea Tastaturii
Pentru a conecta tastatura la centrala de alarmă, desfaceți capacul din spate al tastaturii (urmăriți manualul tastaturii)
și conectați terminalele RED, BLK, YEL și GRN la terminalele corespunzătoare pe centrală.
Zonă Tastatură/Cablare PGM
Dispozitivele cablate pot fi conectate la tastaturile cablate cu intrări (zonă) sau ieșiri (PGM). Astfel nu este necesar un
cablu suplimentar până la centrală pentru dispozitivul în cauză.
Pentru a conecta o zonă pe tastaturile HS2LCD, HS2ICON, HS2LED și HS2TCHP, conectați un fir la terminalul P/Z și unul
la B. Pentru dispozitivele alimentate, folosiți RED și BLK pentru alimentare. Terminalul R (RED) este pozitiv și B (BLACK)
este negativ.
Zonele de tastatură suportă Bucle Normal Închise, Rezistor EOL sau DEOL.
Pentru a conecta ieșirea PGM, conectați un fir la P/Z și celălalt la R. © SECPRAL COM 2015
- 17 -
