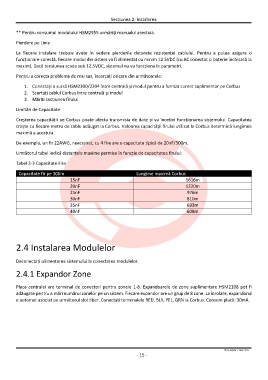

Page 15 - Manual de referinta DSC Seria NEO
P. 15
Secțiunea 2: Instalarea
** Pentru consumul modulului HSM2955 urmăriți manualul acestuia.
Pierdere pe Linie
La fiecare instalare trebuie avute în vedere pierderile datorate rezistenței cablului. Pentru a putea asigura o
funcționare corectă, fiecare modul din sistem va fi alimentat cu minim 12.5VDC (cu AC conectat și baterie încărcată la
maxim). Dacă tensiunea scade sub 12.5VDC, sistemul nu va funcționa în parametri.
Pentru a corecta problema de mai sus, încercați oricare din următoarele:
1. Conectați o sursă HSM2300/2204 între centrală și modul pentru a furniza curent suplimentar pe Corbus
2. Scurtați cablul Corbus între centrală și modul
3. Măriți secțiunea firului
Limitări de Capacitate
Creșterea capacității pe Corbus poate afecta transmisia de date și va încetini funcționarea sistemului. Capacitatea
crește cu fiecare metru de cablu adăugat la Corbus. Valoarea capacității firului utilizat la Corbus determină lungimea
maximă a acestuia.
De exemplu, un fir 22AWG, neecranat, cu 4 fire are o capacitate tipică de 20nF/300m.
Următorul tabel indică distanțele maxime permise în funcție de capacitatea firului:
Tabel 2-3 Capacitate Fire
Capacitate fir pe 300m Lungime maximă Corbus
1616m
15nF 1220m
20nF 976m
25nF 810m
30nF 693m
35nF 608m
40nF
2.4 Instalarea Modulelor
Deconectați alimentarea sistemului la conectarea modulelor.
2.4.1 Expandor Zone
Placa centralei are terminal de conectori pentru zonele 1-8. Expandoarele de zone suplimentare HSM2108 pot fi
adăugate pentru a mări numărul zonelor pe un sistem. Fiecare expandor are un grup de 8 zone. La înrolare, expandorul
e automat asociat pe următorul slot liber. Conectați terminalele RED, BLK, YEL, GRN la Corbus. Consum placă: 30mA.
© SECPRAL COM 2015
- 15 -
