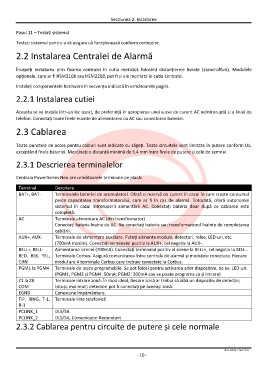

Page 10 - Manual de referinta DSC Seria NEO
P. 10
Secțiunea 2: Instalarea
Pasul 11 – Testați sistemul
Testați sistemul pentru a vă asigura că funcționează conform cerințelor.
2.2 Instalarea Centralei de Alarmă
Începeți instalarea prin fixarea centralei în cutia metalică folosind distanțierele livrate (stand-offuri). Modulele
opționale, cum ar fi HSM2108 sau HSM2208, pot fi și ele montate în cutia centralei.
Instalați componentele hardware în secvența indicată în următoarele pagini.
2.2.1 Instalarea cutiei
Aceasta se va instala într-un loc uscat, de preferință în apropierea unei surse de curent AC neîntreruptă și a liniei de
telefon. Conectați toate firele înainte de alimentarea cu AC sau conectarea bateriei.
2.3 Cablarea
Toate punctele de acces pentru cabluri sunt indicate cu săgeți. Toate circuitele sunt limitate în putere conform UL,
exceptând firele bateriei. Mențineți o distanță minimă de 6.4 mm între firele de putere și cele de semnal.
2.3.1 Descrierea terminalelor
Centrala PowerSeries Neo are următoarele terminale pe placă:
Terminal Descriere
BAT+, BAT- Terminalele bateriei de acumulatori. Oferă o rezervă de curent în cazul în care crește consumul
peste capacitatea transformatorului, cum ar fi în caz de alarmă. Totodată, oferă autonomie
sistemul în cazul întreruperii alimentării AC. Conectați bateria doar după ce cablarea este
completă.
AC Terminale alimentare AC (din transformator)
Conectați bateria înaine de AC. Nu conectați bateria sau transformatorul înainte de completarea
cablării.
AUX+, AUX- Terminale de alimentare auxiliare. Puteți alimenta module, detectori, relee, LED-uri, etc.
(700mA maxim). Conectați terminalul pozitiv la AUX+, cel negativ la AUX-.
BELL+, BELL- Alimentarea sirenei (700mA). Conectați terminalul pozitiv al sirene la BELL+, cel negativ la BELL-.
RED, BLK, YEL, Terminale Corbus. Asigură comunicarea între centrala de alarmă și modulele conectate. Fiecare
GRN modul are 4 terminale Corbus care trebuie conectate la Corbus.
PGM1 la PGM4 Terminale de ieșire programabile. Se pot folosi pentru activarea altor dispozitive, de ex. LED-uri.
(PGM1, PGM3 și PGM4: 50mA; PGM2: 300mA sau se poate programa ca și intrare)
Z1 la Z8 Terminale intrare zonă. În mod ideal, fiecare zonă ar trebui să aibă un dispozitiv de detecție;
COM totuși, mai mulți detectori pot fi conectați pe aceeași zonă.
EGND Conexiune împământare.
TIP, RING, T-1, Terminale linie telefonică
R-1
PCLINK_1 DLS/SA
PCLINK_2 DLS/SA, Comunicator Redundant
2.3.2 Cablarea pentru circuite de putere și cele normale
© SECPRAL COM 2015
- 10 -
