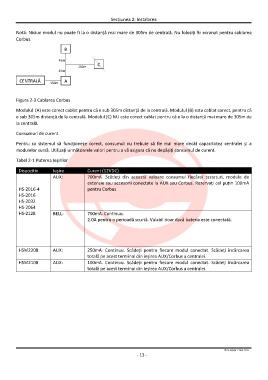

Secțiunea 2: Instalarea

Notă: Niciun modul nu poate fi la o distanță mai mare de 305m de centrală. Nu folosiți fir ecranat pentru cablarea
Corbus.

B

45m C

150m

45m

CENTRALĂ 150m A

Figura 2-3 Cablarea Corbus

Modulul (A) este corect cablat pentru că e sub 305m distanță de la centrală. Modulul (B) este cablat corect, pentru că
e sub 305m distanță de la centrală. Modulul (C) NU este corect cablat pentru că e la o distanță mai mare de 305m de
la centrală.

Consumuri de curent

Pentru ca sistemul să funcționeze corect, consumul nu trebuie să fie mai mare decât capacitatea centralei și a
modulelor sursă. Utilizați următoarele valori pentru a vă asigura că nu depășiți consumul de curent.

Tabel 2-1 Puterea Ieșirilor

Dispozitiv Ieșire Curent (12VDC)
AUX: 700mA. Scădeți din această valoare consumul fiecărei tastaturi, module de
HS-2016-4 extensie sau accesorii conectate la AUX sau Corbus. Rezervați cel puțin 100mA
HS-2016 BELL: pentru Corbus
HS-2032
HS-2064 700mA. Continuu.
HS-2128 2.0A pentru o perioadă scurtă. Valabil doar dacă bateria este conectată.

HSM2208 AUX: 250mA. Continuu. Scădeți pentru fiecare modul conectat. Scădeți încărcarea
HSM2108 AUX: totală pe acest terminal din ieșirea AUX/Corbus a centralei.
100mA. Continuu. Scădeți pentru fiecare modul conectat. Scădeți încărcarea
totală pe acest terminal din ieșirea AUX/Corbus a centralei.
