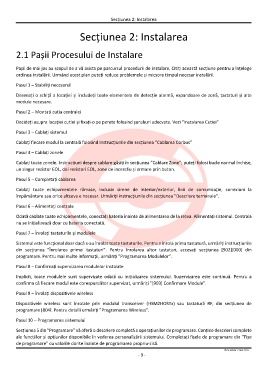

Page 9 - Manual de referinta DSC Seria NEO
P. 9
Secțiunea 2: Instalarea
Secțiunea 2: Instalarea
2.1 Pașii Procesului de Instalare
Pașii de mai jos au scopul de a vă asista pe parcursul procedurii de instalare. Citiți această secțiune pentru a înțelege
ordinea instalării. Urmând acest plan puteți reduce problemele și micșora timpul necesar instalării.
Pasul 1 – Stabiliți necesarul
Desenați o schiță a locației și includeți toate elementele de detecție alarmă, expandoare de zonă, tastaturi și alte
module necesare.
Pasul 2 – Montați cutia centralei
Decideți asupra locației cutiei și fixați-o pe perete folosind șuruburi adecvate. Vezi ”Instalarea Cutiei”
Pasul 3 – Cablați sistemul
Cablați fiecare modul la centrală folosind instrucțiunile din secțiunea ”Cablarea Corbus”
Pasul 4 – Cablați zonele
Cablați toate zonele. Instrucțiuni despre cablare găsiți în secțiunea ”Cablare Zone”; puteți folosi bucle normal închise,
un singur rezistor EOL, doi rezistori EOL, zone de incendiu și armare prin buton.
Pasul 5 – Completați cablarea
Cablați toate echipamentele rămase, inclusiv sirene de interior/exterior, linii de comunicație, conexiuni la
împământare sau orice altceva e necesar. Urmăriți instrucțiunile din secțiunea ”Descriere terminale”.
Pasul 6 – Alimentați centrala
Odată cablate toate echipamentele, conectați bateria înainte de alimentarea de la rețea. Alimentați sistemul. Centrala
nu se inițializează doar cu bateria conectată.
Pasul 7 – Înrolați tastaturile și modulele
Sistemul este funcțional doar dacă s-au înrolat toate tastaturile. Pentru a înrola prima tastatură, urmăriți instrucțiunile
din secțiunea ”Înrolarea primei tastaturi”. Pentru înrolarea altor tastaturi, accesați secțiunea [902][000] din
programare. Pentru mai multe informații, urmăriți ”Programarea Modulelor”.
Pasul 8 – Confirmați supervizarea modulelor instalate
Implicit, toate modulele sunt supervizate odată cu inițializarea sistemului. Supervizarea este continuă. Pentru a
confirma că fiecare modul este corespunzător supervizat, urmăriți ”[903] Confirmare Module”.
Pasul 9 – Înrolați dispozitivele wireless
Dispozitivele wireless sunt înrolate prin modulul transceiver (HSM2HOSTx) sau tastatură RF, din secțiunea de
programare [804î. Pentru detalii urmăriți ”Programarea Wireless”.
Pasul 10 – Programarea sistemului
Secțiunea 5 din ”Programare” vă oferă o descriere completă a operațiunilor de programare. Conține descrieri complete
ale funcțiilor și opțiunilor disponibile în vederea personalizării sistemului. Completați fișele de programare din ”Fișe
de programare” cu valorile dorite înainte de programarea propriu-zisă.
© SECPRAL COM 2015
-9-
