Secțiunea 2: Instalarea
1. Introduceți stand-
offul în cutie.
Blocați-le.
2. Plasați placa
deasupra stand-
offurilor și apăsați
ferm pentru a o fixa.
220-240 VAC,
50/60Hz, 200mA
IMPORTANT!
Mențineți o distanță
minimă de 6.4 mm
între firele de putere
și cele de semnal!

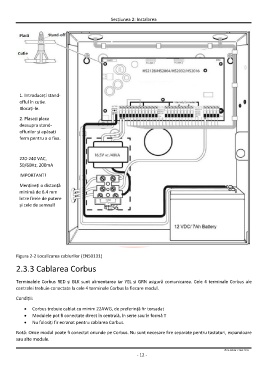

Figura 2-2 Localizarea cablurilor (EN50131)
2.3.3 Cablarea Corbus
Terminalele Corbus RED și BLK sunt alimentarea iar YEL și GRN asigură comunicarea. Cele 4 terminale Corbus ale
centralei trebuie conectate la cele 4 terminale Corbus la fiecare modul.
Condiții:
• Corbus trebuie cablat cu minim 22AWG, de preferință fir torsadat
• Modulele pot fi conectate direct în centrală, în serie sau în formă T
• Nu folosiți fir ecranat pentru cablarea Corbus.
Notă: Orice modul poate fi conectat oriunde pe Corbus. Nu sunt necesare fire separate pentru tastaturi, expandoare
sau alte module.
