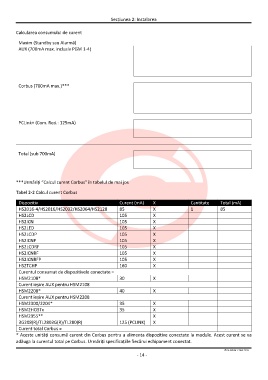

Page 14 - Manual de referinta DSC Seria NEO

Secțiunea 2: Instalarea

Calcularea consumului de curent

Maxim (Standby sau Alarmă)
AUX (700mA max. inclusiv PGM 1-4)

Corbus (700mA max.)***

PCLink+ (Com. Red.: 125mA)

Total (sub 700mA)

***Urmăriți ”Calcul curent Corbus” în tabelul de mai jos

Tabel 2-2 Calcul curent Corbus

Dispozitiv Curent (mA) X Cantitate Total (mA)

HS2016-4/HS2016/HS2032/HS2064/HS2128 85 X 1 85

HS2LCD 105 X

HS2ICN 105 X

HS2LED 105 X

HS2LCDP 105 X

HS2ICNP 105 X

HS2LCDRF 105 X

HS2ICNRF 105 X

HS2ICNRFP 105 X

HS2TCHP 160 X

Curentul consumat de dispozitivele conectate =

HSM2108* 30 X

Curent ieșire AUX pentru HSM2108

HSM2208* 40 X

Curent ieșire AUX pentru HSM2208

HSM2300/2204* 35 X

HSM2HOSTx 35 X

HSM2955** X

3G208(R)/TL2803G(R)/TL280(R) 125 (PCLINK) X

Curent total Corbus =

* Aceste unități consumă curent din Corbus pentru a alimenta dispozitive conectate la module. Acest curent se va

adăuga la curentul total pe Corbus. Urmăriți specificațiile fiecărui echipament conectat.

© SECPRAL COM 2015

- 14 -
