Page 23 - Manual de referinta DSC Seria NEO
P. 23
Secțiunea 2: Instalarea

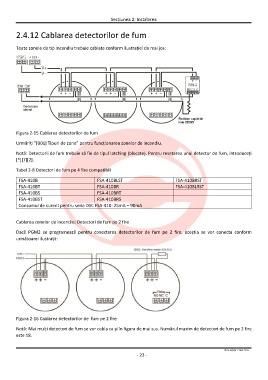

2.4.12 Cablarea detectorilor de fum
Toate zonele de tip Incendiu trebuie cablate conform ilustrației de mai jos:
Figura 2-15 Cablarea detectorilor de fum
Urmăriți ”[001] Tipuri de zone” pentru funcționarea zonelor de incendiu.
Notă: Detectorii de fum trebuie să fie de tipul latching (blocate). Pentru resetarea unui detector de fum, introduceți
[*][7][2].
Tabel 2-8 Detectori de fum pe 4 fire compatibili
FSA-410B FSA-410BLST FSA-410BRST
FSA-410BLRST
FSA-410BT FSA-410BR
FSA-410BS FSA-410BRT
FSA-410BST FSA-410BRS
Consumul de curent pentru seria DSC FSA-410: 25mA – 90mA
Cablarea zonelor de incendiu: Detectori de fum pe 2 fire
Dacă PGM2 se programează pentru conectarea detectorilor de fum pe 2 fire, aceștia se vor conecta conform
următoarei ilustrații:
Figura 2-16 Cablarea detectorilor de fum pe 2 fire
Notă: Mai mulți detectori de fum se vor cabla ca și în figura de mai sus. Numărul maxim de detectori de fum pe 2 fire
este 18.
© SECPRAL COM 2015
- 23 -
