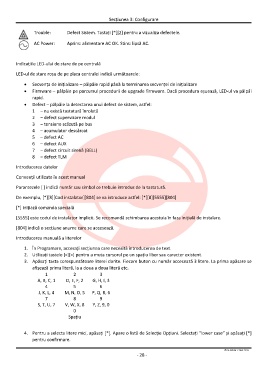

uble: Secțiunea 3: Configurare
AC Power: Defect Sistem. Tastați [*][2] pentru a vizualiza defectele.
Aprins: alimentare AC OK. Stins: lipsă AC.
Indicațiile LED-ului de stare de pe centrală
LED-ul de stare roșu de pe placa centralei indică următoarele:
• Secvența de inițializare – pâlpâie rapid până la terminarea secvenței de inițializare
• Firmware – pâlpâie pe parcursul procedurii de upgrade firmware. Dacă procedura eșuează, LED-ul va pâlpâi
rapid.
• Defect – pâlpâie la detectarea unui defect de sistem, astfel:
1 – nu există tastatură înrolată
2 – defect supervizare modul
3 – tensiune scăzută pe bus
4 – acumulator descărcat
5 – defect AC
6 – defect AUX
7 – defect circuit sirenă (BELL)
8 – defect TLM
Introducerea datelor
Convenții utilizate în acest manual
Parantezele [ ] indică număr sau simbol ce trebuie introdus de la tastatură.
De exemplu, [*][8][Cod instalator][804] se va introduce astfel: [*][8][5555][804]
[*] inițiază comanda specială
[5555] este codul de instalator implicit. Se recomandă schimbarea acestuia în faza inițială de instalare.
[804] indică o secțiune anume care se accesează.
Introducerea manuală a literelor
1. În Programare, accesați secțiunea care necesită introducerea de text.
2. Utilizați tastele [<][>] pentru a muta cursorul pe un spațiu liber sau caracter existent.
3. Apăsați tasta corespunzătoare literei dorite. Fiecare buton cu număr accesează 3 litere. La prima apăsare se
afișează prima literă, la a doua a doua literă etc.
1 23
A, B, C, 1 D, E, F, 2 G, H, I, 3
4 56
J, K, L, 4 M, N, O, 5 P, Q, R, 6
7 89
S, T, U, 7 V, W, X, 8 Y, Z, 9, 0
0
Spațiu
4. Pentru a selecta litere mici, apăsați [*]. Apare o listă de Selecție Opțiuni. Selectați ”lower case” și apăsați [*]
pentru confirmare.
© SECPRAL COM 2015
- 28 -
