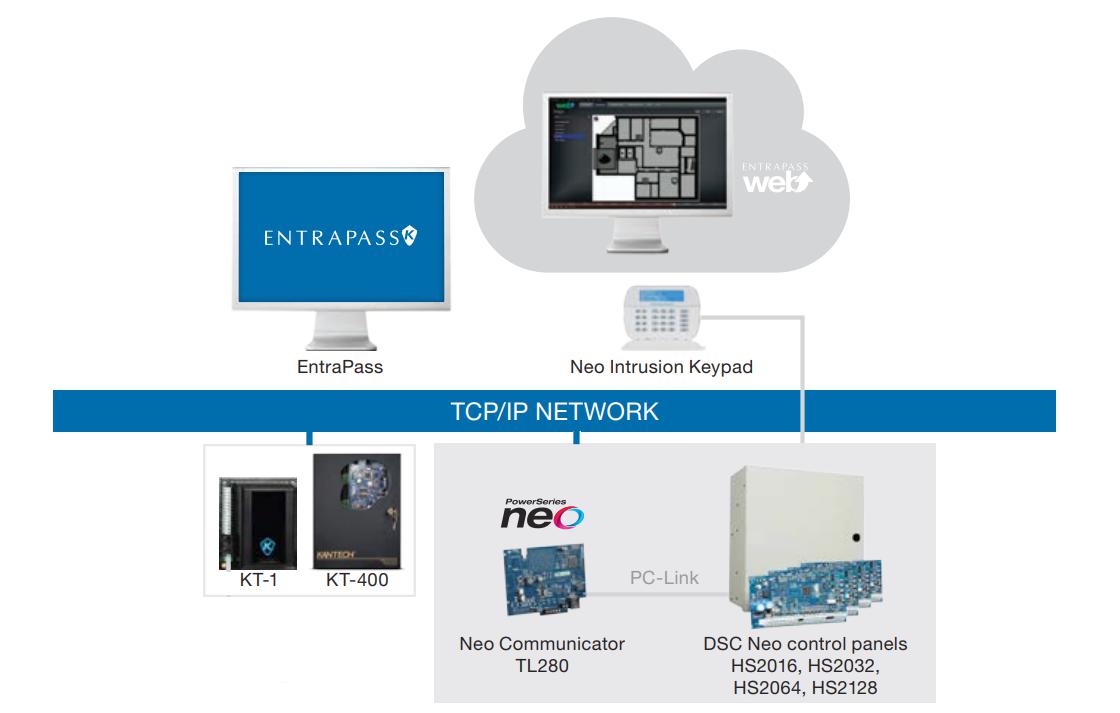

Suita software Entrapass dezvoltata de Kantech integreaza nativ centralele de efractie DSC Maxsys, Power Series, Power Series Neo si Power Series Pro, atat pe serial cat si pe TCP/IP, prin intermediul comunicatorului TL280. Aceasta integrare se alatura celorlalte module de control acces, CCTV si telefonie integrate intr-o singura platforma software cu optiuni nelimitate de control. Dezoltata in jurul sistemelor de control acces, Entrapass permite receptionarea evenimentelor de efractie, vizualizarea starii zonelor, gestionarea partitiilor, codurilor de utilizator, actiunilor de armare sau dezarmare. Ultima versiune de Entrapass, v8.20, suporta comunicarea cu centralele DSC NEO in format ITV2 Tip 2, avand ca principal avantaj un mediu de comunicare extrem de securizat.
Integrarea centralelor de efractie DSC PowerSeries Neo in Entrapass presupune urmatoarele:
EntraPass Special, Corporate sau Global Edition incepand cu versiunea 7.50. In articolul prezent s-a utilizat versiunea 8.20.
Centrala de efractie DSC HS2016, HS2032, HS2064 sau HS2128 cu versiunea de firmware 1.33 sau mai recenta.
Comunicator TL280(R)(E), TL2803GR(E) sau 3G2080R(E) cu versiunea de firmware 5.30 sau mai recenta.
Tastatura HS2LCD avand versiunea de firmware 1.10 sau mai recenta.
DLS5 versiunea 1.71 sau mai recenta.
Versiunea de firmware se poate identifica cu ajutorul tastaturii HS2LCD astfel:
a. De la tastatura se va efectua [*8], cod de instalator
b. Se va naviga in urmatoarele sectiuni:

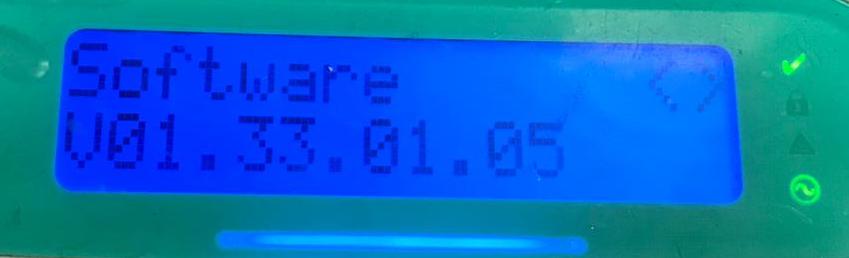

b1. [900]-[000] pentru informatii firmware centrala

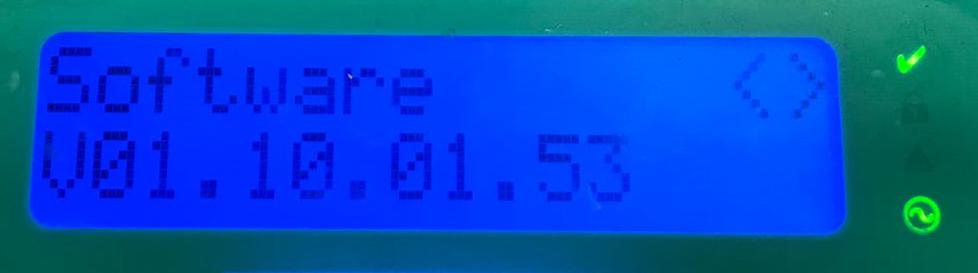

b2. [900]-[001] pentru informatii firmware tastatura

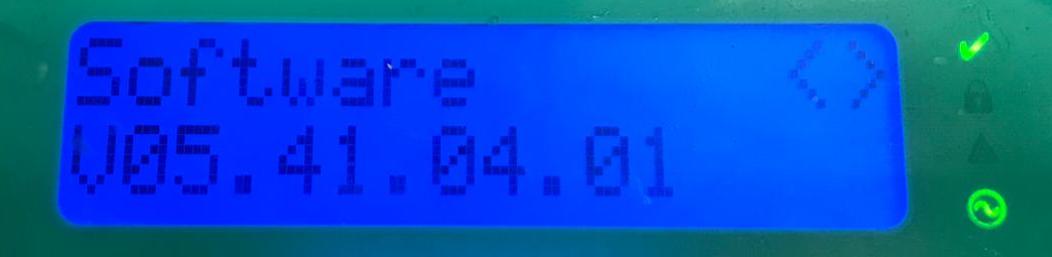

b3. [900]-[460] pentru infomatii firmware comunicator
Daca versiunile de firmware ale celor 3 elemente de mai sus nu respecta versiunile de firmware recomandate, se va efectua un update de firmware pentru a intra in conformitate cu acest articol. Mai multe detalii referitoare la metodele de firmware disponibile se gasesc in manualele de instalare si utilizare.
Activarea comunicatorului presupune efectuarea urmatoarelor setari:
1. De la tastatura se va efectua [*8], cod de instalator
2. Se va naviga in sectiunea [382]
3. Din sectiunea [382] se va naviga in subsectiunea Communicator Option 3 si se va activa optiunea 5.
4. Din sectiunea [851], subsectiunea [001], se va introduce adresa IP a comunicatorului, ex. 192.168.101.150
e. Din sectiunea [851], subsectiunea [002], se ca introduce masca 255.255.255.0

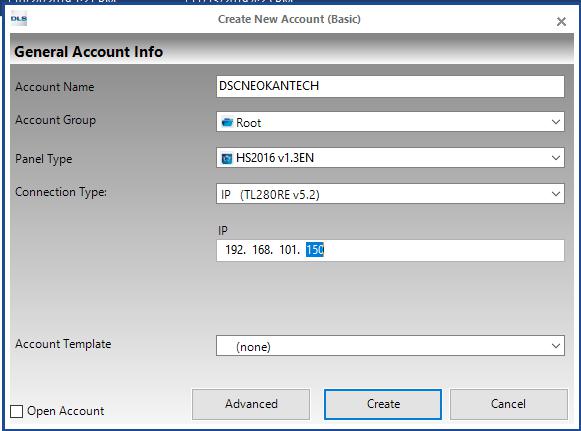

Din DLS5 se va defini un nou Account din File -> New account si se vor introduce informatiile specifice conexiunii la NEO via TL280, cum ar fi:
1. Account name, nume sugestiv pentru profilul de conectare la centrala
2. Panel Type, din lista de optiuni se va selecta centrala NEO HS2016 v1.3EN
3. Connection Type, tipul de conexiune va fi IP via TL280RE v5.2
Odata creat profilul, se vor urma pasii de mai jos pentru descarcarea programarii centralei DSC NEO:
1. Click pe Global Upload.
2. Se vor selecta modulele hardware pentru care se va descarca configuratia, HS2016, respectiv TL280.
3. Click Ok.
4. Dupa cateva secunde, profilul centralei si al comunicatorului vor fi descarcate in software-ul DLS4.

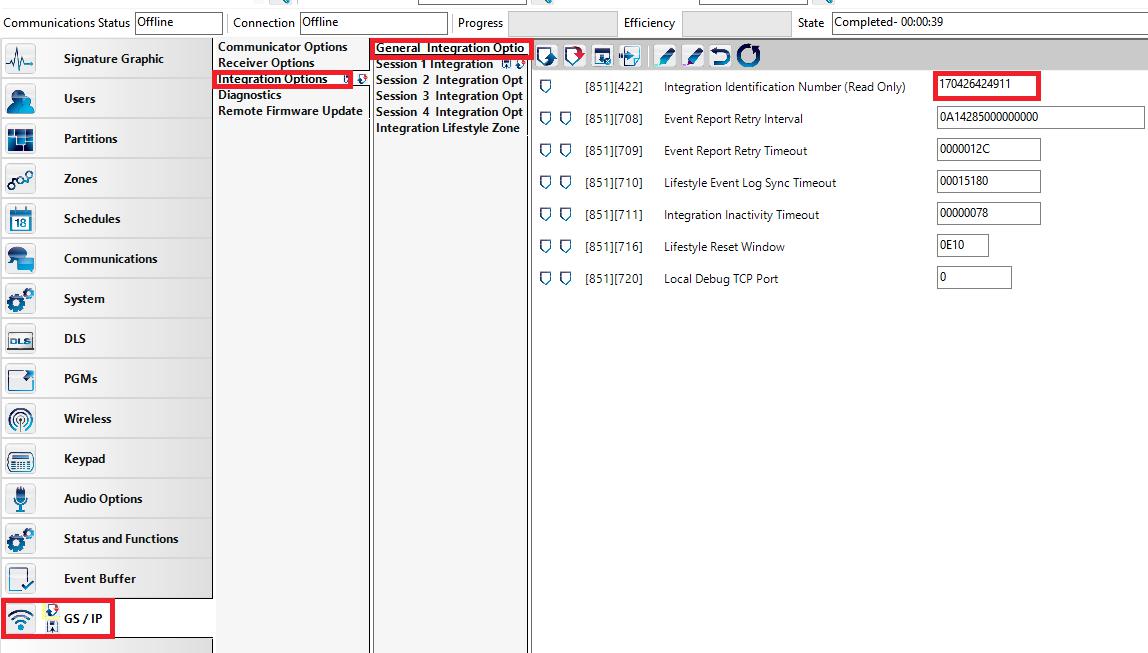

Se va naviga in meniul GS/IP -> Integration Options -> General Integration Options si se va nota valoarea campului Integration Identification Number.

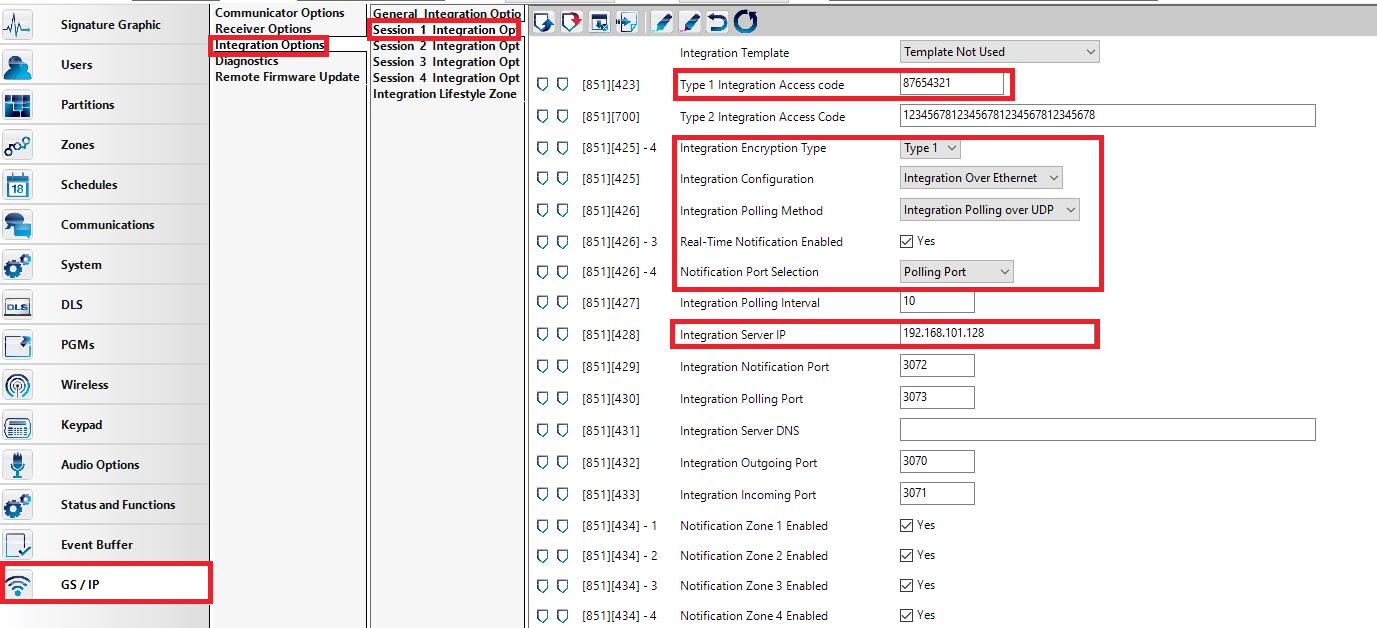

Din meniul GS/IP -> Integration Options -> Session 1 Integration Options se vor efectua urmatoarele setari:
1. Se va defini un Integration Access Code, care ca valoare implicita este 12345678. Versiunea 8.20 de Entrapass nu mai accepta inrolarea centralelor de efractie cu aceasta valoare. Prin urmare se poate defini un cod de intergare, in cazul de fata, 87654321.
2. Modul de criptare al comunicarii dintre TL280 si EntraPass va fi Type 1.
3. Tipul de integrare sau Integration Configuration este Integration over Ethernet.
4. Metoda de extragere a datelor sau Integration Polling Method este Integration Polling over UDP.
5. Pentru notificari in timp real in EntraPass se va activa functia Real-Time Notification.
6. Adresa IP a serverului pe care ruleaza EntraPass este definita in campul Integration Server IP, in cazul de fata, 192.168.101.128.

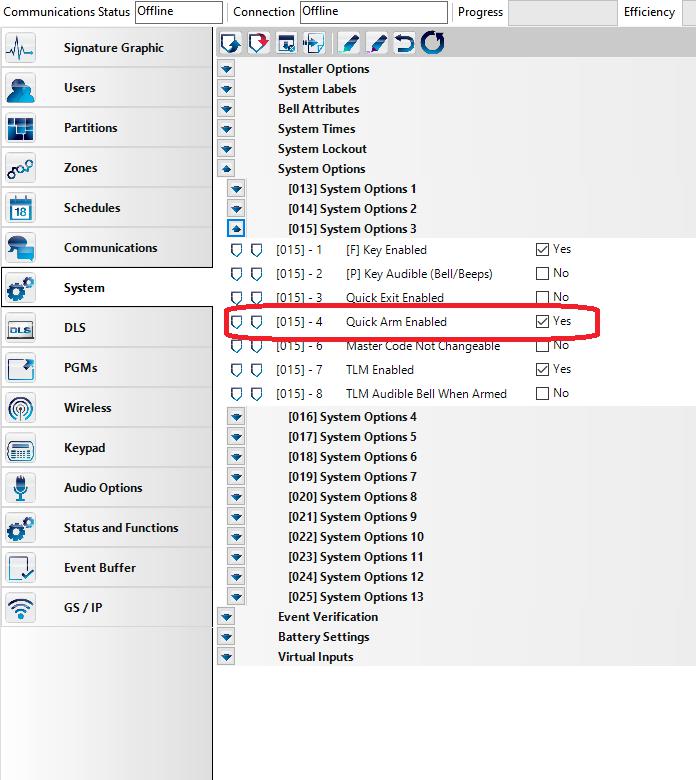

Pentru operatii de armare si dezarmare din EntraPass corporate se va activa din System -> System Options -> System Options 3 functia de armare rapida Quick Arm.
Setarile de mai sus se vor incarca in centrala DSC NEO prin apasarea butonului Global Download.

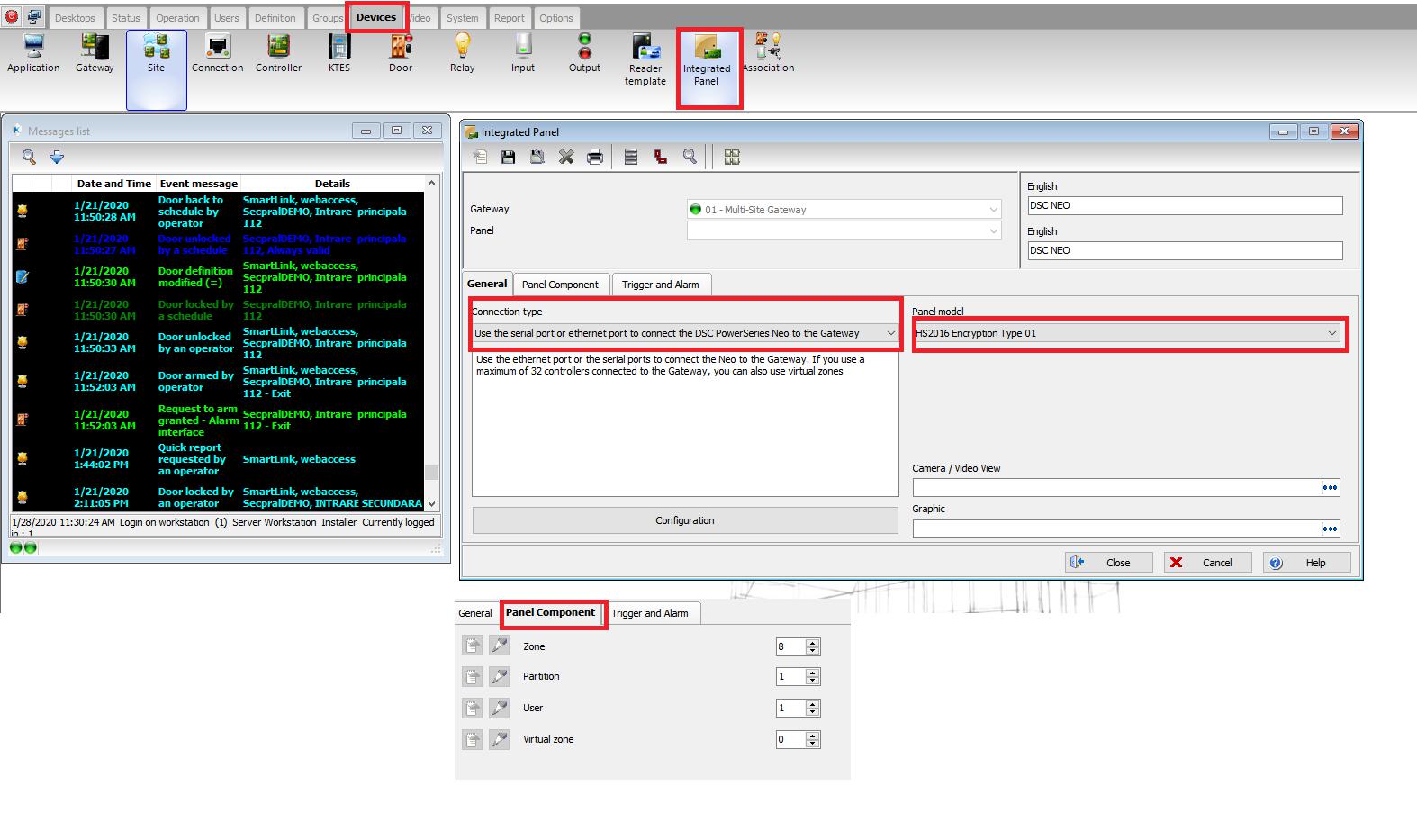

Centrala DSC NEO se adauga din aplicatia client Workstation -> Devices -> Integrated Panel, cu urmatoarele date:
1. Nume sugestiv, DSC NEO.
2. Tipul de connexiune, Connection Type, Use serial port or ethernet port to connect the DSC Power iar ca model de centrala de efractie se va alege HS2016 Encryption Type 01.
3. Din Panel Component, se va defini numarul de zone, partitii si utilizatori care vor fi importati in EntraPass.
Din meniu Configuration se vor efectua urmatoarele setari:

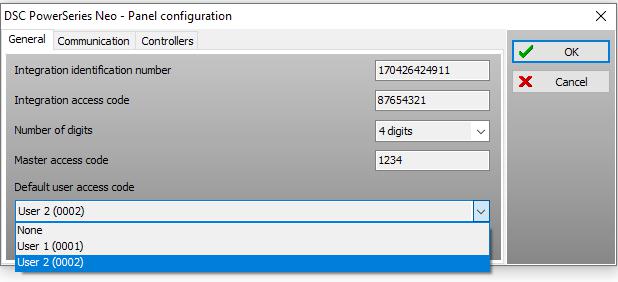

Sectiunea General
1. Integration identification number extras din DLS5.
2. Integration access code definit in DLS5.
3. Codul master, Master Access Code, implicit 12345.
4. Default user access code, utilizatorul definit in centrala de efractie cu drept de armare/dezarmare, in cazul de fata utilizatorul 2.

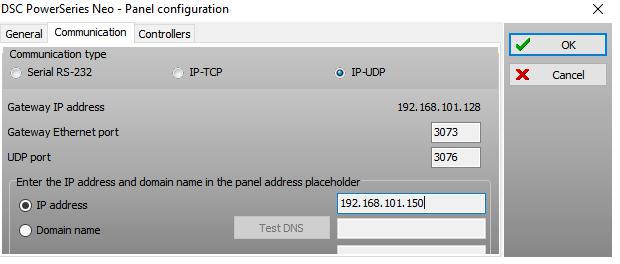

Sectiunea Communication
1. Communication type: IP-UDP
2. Gateway IP addres: adresa IP a serverului pe care ruleaza EntraPass. Adresa IP este extrasa din TL280.
3. Porturile de comunicare sunt cele implicite, 3073 si 3076
4. IP panel address placeholder, adresa IP a modului TL280, in cazul de fata, 192.168.101.150.

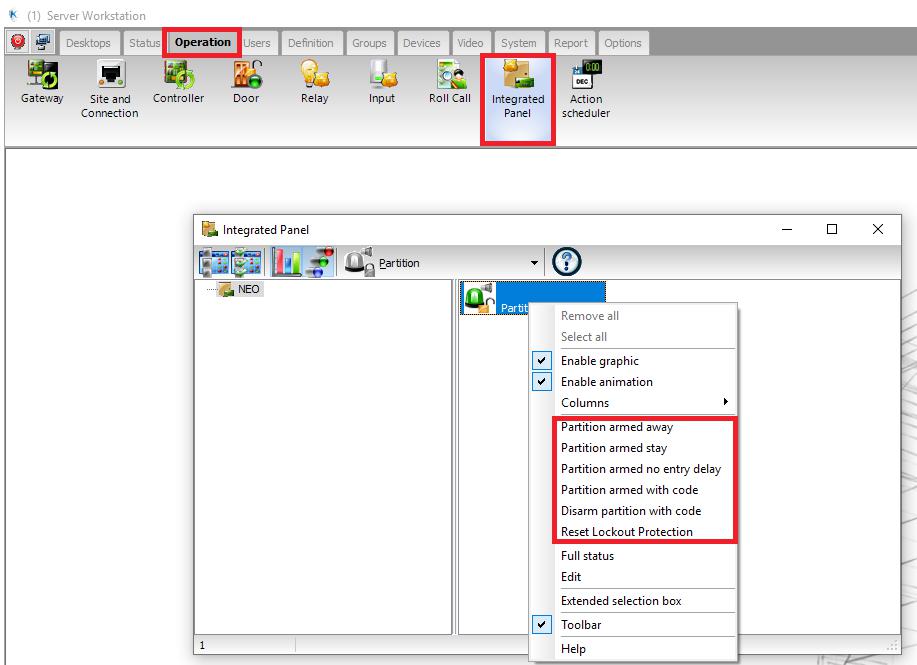

Se va naviga in meniul Operation -> Integrated Panel -> NEO. Daca parametrii definiti in etapa de inrolare centrala sunt validati, atunci centrala va fi accesibila din EntraPass. Operatiile rapide care pot fi executate de la distanta sunt: Partition armed away, partition armed stay, partition aremed no entry delay, partition armed with code, disarm partiotion with code, reset Lockout protection.

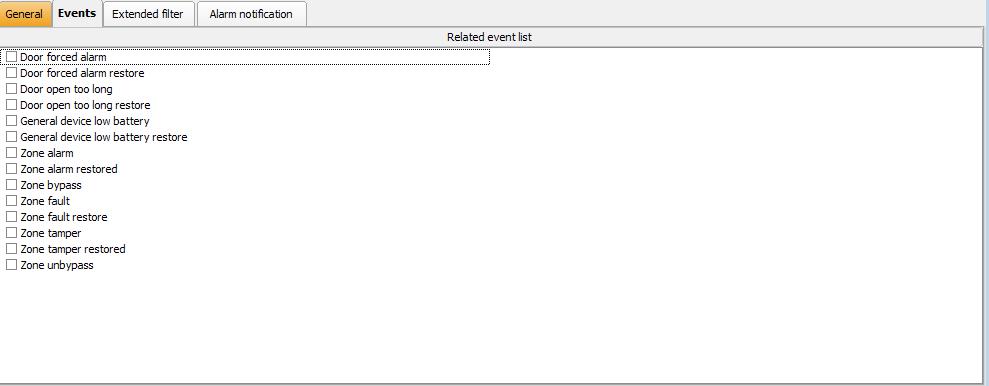

Aceasta integrare permite receptionarea evenimentelor specifice centralelor de efractie DSC NEO si crearea actiunilor in functie de eveniment. Evenimentele sunt clasificate pe tipul de componenta.

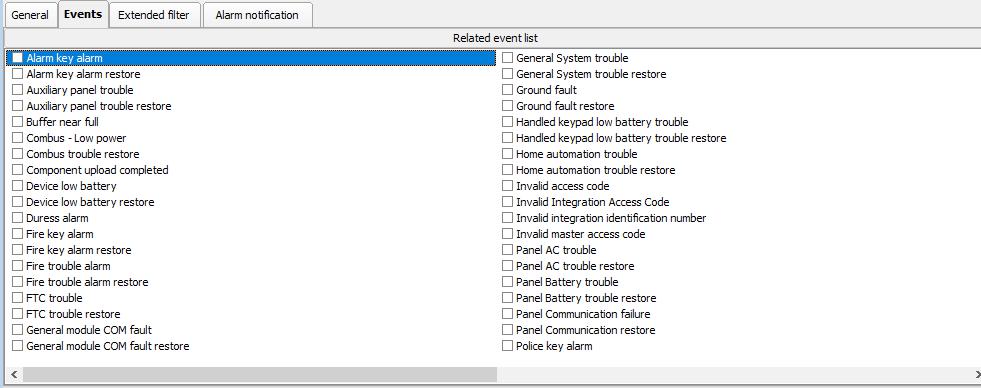

Evenimentele monitorizate la nivel de centrala sunt:

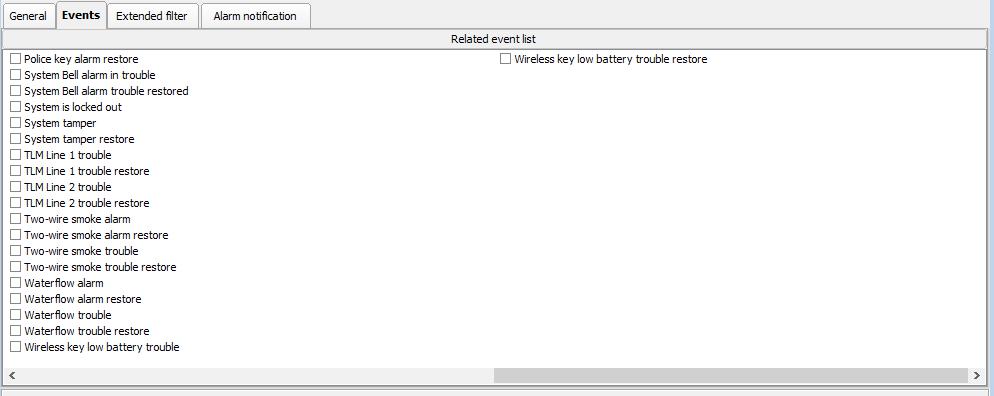

si:

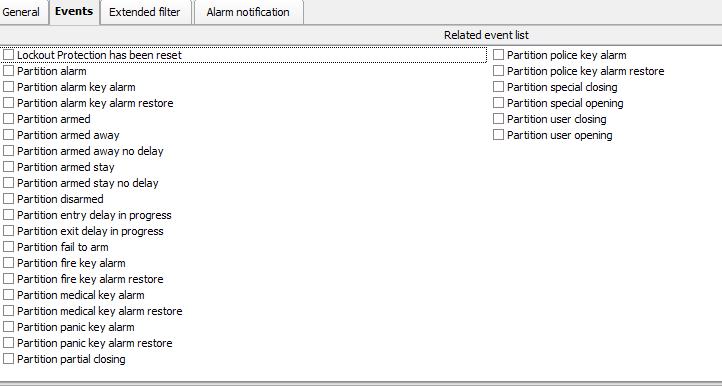

Evenimentele monitorizate la nivel de partitie sunt:
Evenimentele monitorizate la nivel de zona sunt:
Aceste evenimente pot fi corelate cu evenimente specifice sistemelor de control acces si CCTV. De exemplu, un dublu swipe cu cardul la unul dintre cititoarele conectate fie la centrala KT1 fie la KT400 poate arma sau dezarma sistemul de efractie. O alarma generata pe sistemul de efractie poate fi corelata cu dezactivarea cititoarelor unor usi mai sensibile din locatie.
Sport la proiecte,
Cristi
