Odata cu ratificarea pentru intaia oara a standardului PoE din anul 2003, aceasta tehnologie devine tot mai des intalnita in noi aplicatii si produse. Principalul beneficiu al acestui standard consta in eliminarea cablajului necesar pentru alimentarea echipamentului, aceasta realizandu-se pe acelasi mediu de transmisie a datelor, UTP & FTP.
Singura limitare a tehnologiei PoE consta in puterea maxima debitata de sursa de alimentare, ca injectorul sau switchul PoE. Daca o putere de 15.4W era suficienta pentru majoritatea echipamentelor (camere IP, videointerfoane IP, AP-uri), in cazul camerelor PTZ prevazute si cu leduri IR aceasta nu este sufIcienta. Din acest motiv, Institute of Electrical and Electronic Engineers, pe scurt IEEE, a lansat in 2009 versiunea 802.3at conform caruia puterea maxima a unei surse PoE este de 30W.
Exista o cerere mare in industria de specialitate pentru surse de alimentare PoE de putere ridicata in special pentru camere PTZ termice, terminale POS, AP-uri, celule de date, afisaje LED. Noul standard IEEE 802.3bt raspunde provocarilor lansate de aceste cereri incrementand puterea maxima disponibila prin PoE prin utilizarea celor patru perechi din cablul UTP/FTP. Dezvoltarea noului standard a inceput in anul 2013, iar varianta finala a fost lansata in septembrie 2018. Noul standard se adreseaza cerintelor pietei pentru care limitarea de 30W a fost ridicata fiind dezvoltate solutii de alimentare de 71.3W si 90W.
Standarde PoE
Tip |
Standard |
Puterea minima sursa de alimentare[W] |
Puterea minima de intrare (la echipament)[W] |
Lungime cablu[m] |
Numar perechi utilizate |
1 |
802.3af |
15.4 |
12.95 |
100 |
2 perechi |
2 |
802.3at |
30 |
25.5 |
100 |
2 perechi |
3 |
802.3bt |
60 |
51~60 |
100 |
4 perechi |
4 |
802.3bt |
90 |
71~90 |
100 |
4 peerchi |
Evolutie

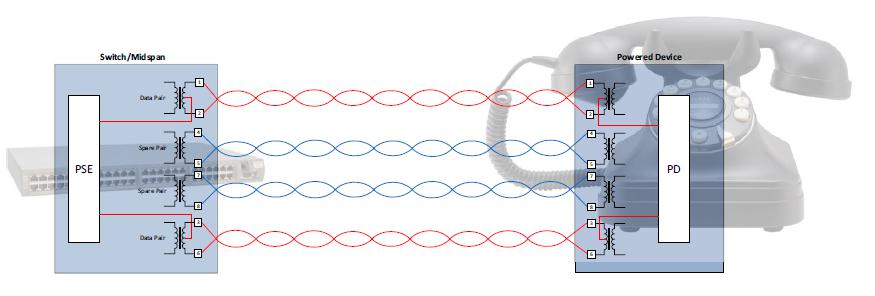

IEEE 802.3af si 802.3at utilizeaza doua perechi pentru alimentare, in timp ce datele sunt transmise pe cele 4 perechi de cablu. In figura de mai jos, alimentarea echipamentului terminal se realizeaza pe perechile 1, 2, 3 si 6. Exista si optiunea alimentarii pe 4, 5, 6 si 7 confrom IEEE 802.3.

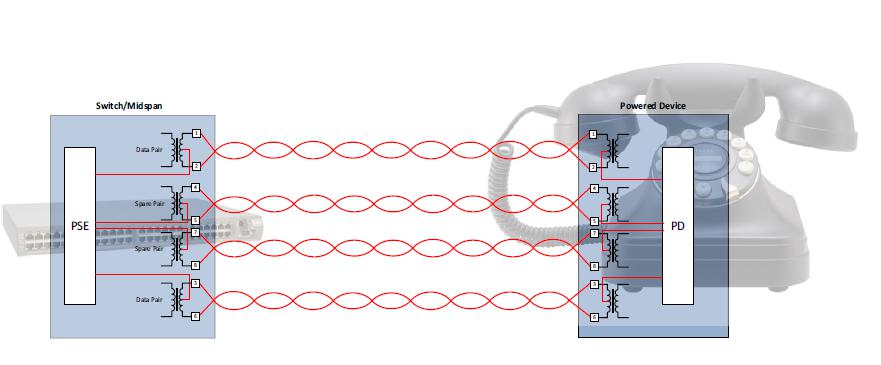

Standardul IEEE 802.3bt utlizeaza cele 4 perechi atat pentru alimentare cat si pentru transmisia de date.
Noul standard IEEE 802.3bt furnizeaza pana la 90W pe cele 4 perechi ale unui cablu de date Cat5e. Un nivel PoE atat de ridicat se pare ca reprezinta nivelul maxim admis si la care cablarea si conectorii nu sunt afectati.
Spor la proiecte,
Cristian
