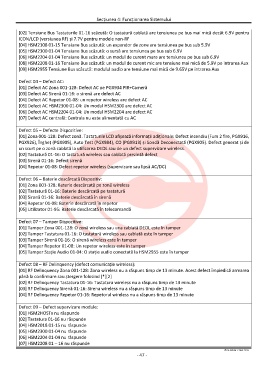

Page 47 - Manual de referinta DSC Seria NEO
P. 47
țiunea 4: Funcționarea Sistemului
[02] Tensiune Bus Tastaturile 01-16 scăzută: O tastatură cablată are tensiunea pe bus mai mică decât 6.9V pentru
ICON/LCD (versiunea RF) și 7.7V pentru modele non-RF
[04] HSM2108 01-15 Tensiune Bus scăzută: un expandor de zone are tensiunea pe bus sub 5.9V
[05] HSM2300 01-04 Tensiune Bus scăzută: o sursă are tensiunea pe bus sub 6.9V
[06] HSM2204 01-04 Tensiune Bus scăzută: un modul de curent mare are tensiunea pe bus sub 6.9V
[08] HSM2208 01-16 Tensiune Bus scăzută: un modul de curent mic are tensiune mai mică de 5.9V pe intrarea Aux
[09] HSM2955 Tensiune Bus scăzută: modulul audio are tensiune mai mică de 9.65V pe intrarea Aux
Defect 04 – Defect AC:
[01] Defect AC Zona 001-128: Defect AC pe PGX934 PIR+Cameră
[03] Defect AC Sirenă 01-16: o sirenă are defect AC
[04] Defect AC Repetor 01-08: un repetor wireless are defect AC
[05] Defect AC HSM2300 01-04: Un modul HSM2300 are defect AC
[06] Defect AC HSM2204 01-04: Un modul HSM2204 are defect AC
[07] Defect AC centrală: Centrala nu este alimentată cu AC
Defect 05 – Defecte Dispozitive:
[01] Zona 001-128: Defect zonă. Tastaturile LCD afișează informații adiționale: Defect incendiu (Fum 2 fire, PGX916,
PGX926), Îngheț (PGX905), Auto Test (PGX984), CO (PGX913) și Sondă Deconectată (PGX905). Defect generat și de
un scurt pe o zonă cablată la utilizarea DEOL sau de un defect supervizare wireless.
[02] Tastatură 01-16: O tastatură wireless sau cablată prezintă defect
[03] Sirenă 01-16: Defect sirenă
[04] Repetor 01-08: Defect repetor wireless (supervizare sau lipsă AC/DC)
Defect 06 – Baterie descărcată Dispozitiv:
[01] Zona 001-128: Baterie descărcată pe zonă wireless
[02] Tastatură 01-16: Baterie descărcată pe tastatură
[03] Sirenă 01-16: Baterie descărcată în sirenă
[04] Repetor 01-08: Baterie descărcată în repetor
[05] Utilizator 01-95: Baterie descărcată în telecomandă
Defect 07 – Tamper Dispozitive:
[01] Tamper Zona 001-128: O zonă wireless sau una cablată DEOL este în tamper
[02] Tamper Tastatura 01-16: O tastatură wireless sau cablată este în tamper
[03] Tamper Sirenă 01-16: O sirenă wireless este în tamper
[04] Tamper Repetor 01-08: Un repetor wireless este în tamper
[05] Tamper Stație Audio 01-04: O stație audio conectată la HSM2955 este în tamper
Defect 08 – RF Delinquency (defect comunicație wireless):
[01] RF Delinquency Zona 001-128: Zona wireless nu a răspuns timp de 13 minute. Acest defect împiedică armarea
până la confirmare sau ștergere folosind [*][2]
[02] RF Delinquency Tastatura 01-16: Tastatura wireless nu a răspuns timp de 13 minute
[03] RF Delinquency Sirenă 01-16: Sirena wireless nu a răspuns timp de 13 minute
[04] RF Delinquency Repetor 01-16: Repetorul wireless nu a răspuns timp de 13 minute
Defect 09 – Defect supervizare module:
[01] HSM2HOSTx nu răspunde
[02] Tastatura 01-16 nu răspunde
[04] HSM2018 01-15 nu răspunde
[05] HSM2300 01-04 nu răspunde
[06] HSM2204 01-04 nu răspunde
[07] HSM2208 01 – 16 nu răspunde
© SECPRAL COM 2015
- 47 -
