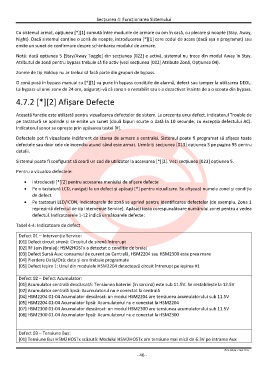

Page 46 - Manual de referinta DSC Seria NEO
P. 46
Secțiunea 4: Funcționarea Sistemului
Cu sistemul armat, opțiunea [*][1] comută între modurile de armare cu om în casă, cu plecare și noapte (Stay, Away,
Night). Dacă sistemul conține o zonă de noapte, introducerea [*][1] cere codul de acces (dacă așa e programat) sau
emite un sunet de confirmare despre schimbarea modului de armare.
Notă: dacă opțiunea 5 [Stay/Away Toggle] din secțiunea [022] e activă, sistemul nu trece din modul Away în Stay.
Atributul de zonă pentru bypass trebuie să fie activ (vezi secțiunea [002] Atribute Zonă, Opțiunea 04).
Zonele de tip Holdup nu ar trebui să facă parte din grupuri de bypass.
O zonă pusă în bypass manual cu [*][1] va pune în bypass condițiile de alarmă, defect sau tamper la utilizarea DEOL.
La bypass-ul unei zone de 24 ore, asigurați-vă că zona s-a restabilit sau s-a dezactivat înainte de a o scoate din bypass.
4.7.2 [*][2] Afișare Defecte
Această funcție este utilizată pentru vizualizarea defectelor de sistem. La prezența unui defect, indicatorul Trouble de
pe tastatură se aprinde și se emite un sunet (două bipuri scurte o dată la 10 secunde, cu excepția defectului AC).
Indicatorul sonor se oprește prin apăsarea tastei [#].
Defectele pot fi vizualizate indiferent de starea de armare a centralei. Sistemul poate fi programat să afișeze toate
defectele sau doar cele de incendiu atunci când este armat. Urmăriți secțiunea [013] opțiunea 3 pe pagina 95 pentru
detalii.
Sistemul poate fi configurat să ceară un cod de utilizator la accesarea [*][2]. Vezi secțiunea [023] opțiunea 5.
Pentru a vizualiza defectele:
• Introduceți [*][2] pentru accesarea meniului de afișare defecte
• Pe o tastatură LCD, navigați la un defect și apăsați [*] pentru vizualizare. Se afișează numele zonei și condiția
de defect.
• Pe tastaturi LED/ICON, indicatoarele de zonă se aprind pentru identificarea defectelor (de exemplu, Zona 1
reprezintă defectul de tip Intervenție Service). Apăsați tasta corespunzătoare numărului zonei pentru a vedea
defectul. Indicatoarele 1-12 indică următoarele defecte:
Tabel 4-4: Indicatoare de defect
Defect 01 – Intervenție Service:
[01] Defect circuit sirenă: Circuitul de sirenă întrerupt
[02] RF Jam (bruiaj): HSM2HOSTx a detectat o condiție de bruiaj
[03] Defect Sursă Aux: consumul de curent pe Centrală, HSM2204 sau HSM2300 este prea mare
[04] Pierdere Dată/Oră: data și ora trebuie programate
[05] Defect Ieșire 1: Unul din modulele HSM2204 detectează circuit întrerupt pe ieșirea #1
Defect 02 – Defect Acumulator:
[01] Acumulator centrală descărcată: Tensiunea bateriei (în sarcină) este sub 11.5V. Se restabilește la 12.5V
[02] Acumulator centrală lipsă: Acumulatorul nu e conectat la centrală
[04] HSM2204 01-04 Acumulator descărcat: un modul HSM2204 are tensiunea acumulatorului sub 11.5V
[05] HSM2204 01-04 Acumulator lipsă: Acumulatorul nu e conectat la HSM2204
[07] HSM2300 01-04 Acumulator descărcat: un modul HSM2300 are tensiunea acumulatorului sub 11.5V
[08] HSM2300 01-04 Acumulator lipsă: Acumulatorul nu e conectat la HSM2300
Defect 03 – Tensiune Bus:
[01] Tensiune Bus HSM2HOSTx scăzută: Modulul HSM2HOSTx are tensiune mai mică de 6.3V pe intrarea Aux
© SECPRAL COM 2015
- 46 -
