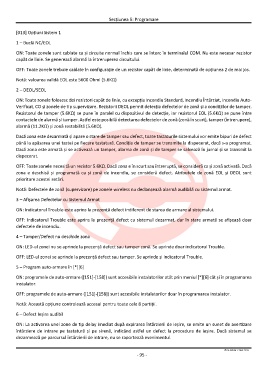

Page 95 - Manual de referinta DSC Seria NEO
P. 95
țiunea 5: Programare
[013] Opțiuni Sistem 1
1 – Buclă NC/EOL
ON: Toate zonele sunt cablate ca și circuite normal închis care se întorc în terminalul COM. Nu este necesar rezistor
capăt de linie. Se generează alarmă la întreruperea circuitului.
OFF: Toate zonele trebuie cablate în configurație de un rezistor capăt de linie, determinată de opțiunea 2 de mai jos.
Notă: valoarea validă EOL este 5600 Ohmi (5.6KΩ)
2 – DEOL/SEOL
ON: Toate zonele folosesc doi rezistori capăt de linie, cu excepția Incendiu Standard, Incendiu Întârziat, Incendiu Auto-
Verificat, CO și zonele de tip supervizare. Rezistorii DEOL permit detecția defectelor de zonă și a condițiilor de tamper.
Rezistorul de tamper (5.6KΩ) se pune în paralel cu dispozitivul de detecție, iar rezistorul EOL (5.6KΩ) se pune între
contactele de alarmă și tamper. Astfel este posibilă detectarea defectelor de zonă (zonă în scurt), tamper (întrerupere),
alarmă (11.2KΩ) și zonă restabilită (5.6KΩ).
Dacă zona este dezarmată și apare o stare de tamper sau defect, toate tastaturile sistemului vor emite bipuri de defect
până la apăsarea unei tastei pe fiecare tastatură. Condiția de tamper se transmite la dispecerat, dacă s-a programat.
Dacă zona este armată și se activează un tamper, alarma de zonă și de tamper se salvează în jurnal și se transmit la
dispecerat.
OFF: Toate zonele necesită un rezistor 5.6KΩ. Dacă zona e în scurt sau întreruptă, se consideră ca și zonă activată. Dacă
zona e deschisă și programată ca și zonă de incendiu, se consideră defect. Atributele de zonă EOL și DEOL sunt
prioritare acestei setări.
Notă: Defectele de zonă (supervizare) pe zonele wireless nu declanșează alarmă audibilă cu sistemul armat.
3 – Afișarea Defectelor cu Sistemul Armat
ON: Indicatorul Trouble este aprins la prezență defect indiferent de starea de armare al sistemului.
OFF: Indicatorul Trouble este aprins la prezență defect cu sistemul dezarmat, dar în stare armată se afișează doar
defectele de incendiu.
4 – Tamper/Defect nu deschide zona
ON: LED-ul zonei nu se aprinde la prezență defect sau tamper zonă. Se aprinde doar indicatorul Trouble.
OFF: LED-ul zonei se aprinde la prezență defect sau tamper. Se aprinde și indicatorul Trouble.
5 – Program auto-armare în [*][6]
ON: programele de auto-armare ([151]-[158]) sunt accesibile instalatorilor atât prin meniul [*][6] cât și în programarea
instalator.
OFF: programele de auto-armare ([151]-[158]) sunt accesibile instalatorilor doar în programarea instalator.
Notă: Această opțiune controlează accesul pentru toate cele 8 partiții.
6 – Defect Ieșire audibil
ON: La activarea unei zone de tip delay imediat după expirarea întârzierii de ieșire, se emite un sunet de avertizare
întârziere de intrare pe tastatură și pe sirenă, indicând astfel un defect la procedura de ieșire. Dacă sistemul se
dezarmează pe parcursul întârzierii de intrare, nu se raportează evenimentul.
© SECPRAL COM 2015
- 95 -
