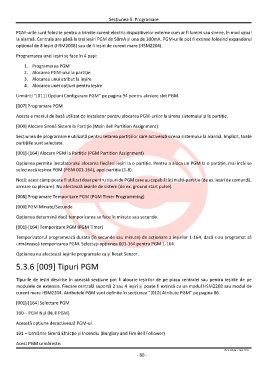

Page 80 - Manual de referinta DSC Seria NEO
P. 80
Secțiunea 5: Programare
PGM-urile sunt folosite pentru a trimite curent electric dispozitivelor externe cum ar fi lumini sau sirene, în mod uzual
la alarmă. Centrala are până la trei ieșiri PGM de 50mA și una de 300mA. PGM-urile pot fi extinse folosind expandorul
opțional de 8 ieșiri (HSM2008) sau de 4 ieșiri de curent mare (HSM2204).
Programarea unei ieșiri se face în 4 pași:
1. Programarea PGM
2. Alocarea PGM-ului la partiție
3. Alocarea unui atribut la ieșire
4. Alocarea unei opțiuni pentru ieșire
Urmăriți ”[011] Opțiuni Configurare PGM” pe pagina 94 pentru aliniere slot PGM.
[007] Programare PGM
Acesta e meniul de bază utilizat de instalator pentru alocarea PGM-urilor la sirena sistemului și la partiție.
[000] Alocare Sirenă Sistem la Partiție (Main Bell Partition Assignment)
Secțiunea de programare e utilizată pentru setarea partițiilor care activează sirena sistemului la alarmă. Implicit, toate
partițiile sunt selectate.
[001]-[164] Alocare PGM la Partiție (PGM Partition Assignment)
Opțiunea permite instalatorului alocarea fiecărei ieșiri la o partiție. Pentru a aloca un PGM la o partiție, mai întâi se
selectează ieșirea PGM (PGM 001-164), apoi partiția (1-8).
Notă: acest câmp poate fi utilizat doar pentru tipuri de PGM care au capabilități multi-partiție (de ex. ieșiri de comandă,
armare cu plecare). Nu afectează ieșirile de sistem (de ex. ground start pulse).
[008] Programare Temporizare PGM (PGM Timer Programming)
[000] PGM Minute/Secunde
Opțiunea determină dacă temporizarea se face în minute sau secunde.
[001]-[164] Temporizare PGM (PGM Timer)
Temporizatorul programează durata (în secunde sau minute) de acționare a ieșirilor 1-164, dacă s-au programat să
urmărească temporizarea PGM. Selectați opțiunea 001-164 pentru PGM 1-164.
Opțiunea nu afectează ieșirile programate ca și Reset Senzor.
5.3.6 [009] Tipuri PGM
Tipurile de ieșiri descrise în această secțiune pot fi alocate ieșirilor de pe placa centralei sau pentru ieșirile de pe
modulele de extensie. Fiecare centrală suportă 2 sau 4 ieșiri și poate fi extinsă cu un modul HSM2208 sau modul de
curent mare HSM2204. Atributele PGM sunt definite în secțiunea ”[010] Atribute PGM” pe pagina 86.
[001]-[164] Selectare PGM
100 – PGM Nul (Null PGM)
Această opțiune dezactivează PGM-ul.
101 – Urmărire Sirenă Efracție și Incendiu (Burglary and Fire Bell Follower)
Acest PGM urmărește:
© SECPRAL COM 2015
- 80 -
