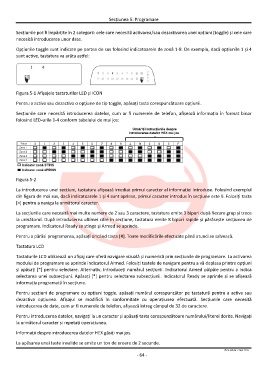

Page 64 - Manual de referinta DSC Seria NEO
P. 64
Secțiunea 5: Programare
Secțiunile pot fi împărțite în 2 categorii: cele care necesită activarea/sau dezactivarea unei opțiuni (toggle) și cele care
necesită introducerea unor date.
Opțiunile toggle sunt indicate pe partea de sus folosind indicatoarele de zonă 1-8. De exemplu, dacă opțiunile 1 și 4
sunt active, tastatura va arăta astfel:
Figura 5-1 Afișajele tastaturilor LED și ICON
Pentru a activa sau dezactiva o opțiune de tip toggle, apăsați tasta corespunzătoare opțiunii.
Secțiunile care necesită introducerea datelor, cum ar fi numerele de telefon, afișează informația în format binar
folosind LED-urile 1-4 conform tabelului de mai jos:
Figura 5-2
La introducerea unei secțiuni, tastatura afișează imediat primul caracter al informației introduse. Folosind exemplul
din figura de mai sus, dacă indicatoarele 1 și 4 sunt aprinse, primul caracter introdus în secțiune este 9. Folosiți tasta
[>] pentru a naviga la următorul caracter.
La secțiunile care necesită mai multe numere de 2 sau 3 caractere, tastatura emite 3 bipuri după fiecare grup și trece
la următorul. După introducerea ultimei cifre în secțiune, tastatura emite 8 bipuri rapide și părăsește secțiunea de
programare. Indicatorul Ready se stinge și Armed se aprinde.
Pentru a părăsi programarea, apăsați oricând tasta [#]. Toate modificările efectuate până atunci se salvează.
Tastatura LCD
Tastaturile LCD utilizează un afișaj care oferă navigare vizuală și numerică prin secțiunile de programare. La activarea
modului de programare se aprinde indicatorul Armed. Folosiți tastele de navigare pentru a vă deplasa printre opțiuni
și apăsați [*] pentru selectare. Alternativ, introduceți numărul secțiunii. Indicatorul Armed pâlpâie pentru a indica
selectarea unei subsecțiuni. Apăsați [*] pentru selectarea subsecțiunii. Indicatorul Ready se aprinde și se afișează
informația programată în secțiune.
Pentru secțiuni de programare cu opțiuni toggle, apăsați numărul corespunzător pe tastatură pentru a activa sau
dezactiva opțiunea. Afișajul se modifică în conformitate cu operațiunea efectuată. Secțiunile care necesită
introducerea de date, cum ar fi numerele de telefon, afișează întreg câmpul de 32 de caractere.
Pentru introducerea datelor, navigați la un caracter și apăsați tasta corespunzătoare numărului/literei dorite. Navigați
la următorul caracter și repetați operațiunea.
Informații despre introducerea datelor HEX găsiți mai jos.
La apăsarea unei taste invalide se emite un ton de eroare de 2 secunde. © SECPRAL COM 2015
- 64 -
