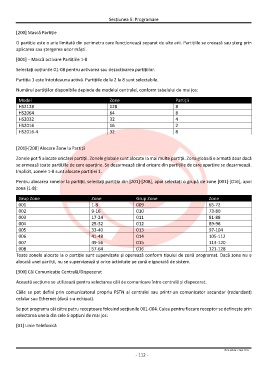

Page 112 - Manual de referinta DSC Seria NEO
P. 112
Secțiunea 5: Programare
[200] Mască Partiție
O partiție este o arie limitată din perimetru care funcționează separat de alte arii. Partițiile se creează sau șterg prin
aplicarea sau ștergerea unor măști.
[001] – Mască activare Partițiile 1-8
Selectați opțiunile 01-08 pentru activarea sau dezactivarea partițiilor.
Partiția 1 este întotdeauna activă. Partițiile de la 2 la 8 sunt selectabile.
Numărul partițiilor disponibile depinde de modelul centralei, conform tabelului de mai jos:
Model Zone Partiții
HS2128 128 8
HS2064 64 8
HS2032 32 4
HS2016 16 2
HS2016-4 32 8
[201]-[208] Alocare Zone la Partiții
Zonele pot fi alocate oricărei partiții. Zonele globale sunt alocate la mai multe partiții. Zona globală e armată doar dacă
se armează toate partițiile de care aparține. Se dezarmează când oricare din partițiile de care aparține se dezarmează.
Implicit, zonele 1-8 sunt alocate partiției 1.
Pentru alocarea zonelor la partiții, selectați partiția din [201]-[208], apoi selectați o grupă de zone [001]-[016], apoi
zona (1-8):
Grup Zone Zone Grup Zone Zone
001 1-8 009 65-72
002 9-16 010 73-80
003 17-24 011 81-88
004 25-32 012 89-96
005 33-40 013 97-104
006 41-48 014 105-112
007 49-56 015 113-120
008 57-64 016 121-128
Toate zonele alocate la o partiție sunt supervizate și operează conform tipului de zonă programat. Dacă zona nu e
alocată unei partiții, nu se supervizează și orice activitate pe zonă e ignorată de sistem.
[300] Căi Comunicație Centrală/Dispecerat
Această secțiune se utilizează pentru selectarea căii de comunicare între centrală și dispecerat.
Căile se pot defini prin comunicatorul propriu PSTN al centralei sau printr-un comunicator secundar (redundant)
celular sau Ethernet (dacă s-a echipat).
Se pot programa căi către patru receptoare folosind secțiunile 001-004. Calea pentru fiecare receptor se definește prin
selectarea uneia din cele 6 opțiuni de mai jos:
[01] Linie Telefonică
© SECPRAL COM 2015
- 112 -
